BALKLÄGEN

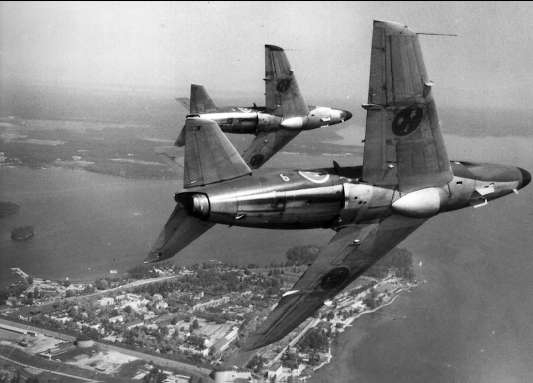

För upphängning av vapenlast användes så kallade vapenbalkar vilka var monterade under vingarna och under flygkroppen. Totalt fanns 13 st balkfästen, 6 på vardera vinge och en under buken. Deras placering kallades för balklägen och numrerades från 1 till 6 för vingarna (från kroppen räknat och ut mot vingspetsen) medan bukens balkläge hade nummer 7.

Då vinglaster ofta krävde att man hängde likadan last under varje vinge brukade man generellt inte särskilja på vingarnas balklägen. Skulle hängning ske på ”balkläge 1” så menade man balkläge 1 på båda vingarna. Behövde man särskilja på vingarnas balklägen användes ”höger/vänster balkläge 1” eller så använde man prefixen H eller V (V1, H1…). Buken hade prefixet C för center (C7).

Vissa balklägen var förstärkta för att kunna bära tunga flygbomber eller sjömålsrobotar, medan resterande enbart kunde bära raketer eller lättare bomber. Balkläge V5 och H5 kunde bära flygbomber upp till 280 kg medan balkläge V2, H2 och C7 kunde bära flygbomber upp till 620 kg. Balkläge V4 och H4 kunde bära attackrobotar över 630 kg.

På balkläge C7 kunde även en extratank monteras.

BALKAR

Olika vapenlaster krävde även montering av olika typer av balkar på flygplanet. Vissa balktyper bar lätta bomber och raketer medan andra bar tunga bomber eller robotar.

• Balk A: Flygbomb eller raketer upp till 120 kg. Balklägen: V1-6, H1-6. (A 32, J 32)
• Balk B: Flygbomb mellan 250 och 600 kg. Balklägen: V2, V5, H2, H5. (A 32)
• Balk BF: Motmedelskapsel Box 3. Modifierad Balk B. Balkläge: V5. (A 32, J 32, S 32)
• Balk C: Raketkapsel RAKKAPS m/57 med 19 st sprängraketer 75 mm SRAK m/57B. Balkläge V2, H2. (J 32B)
• Balk D: Flygbomb mellan 250 och 600 kg. Central balk. Balkläge: C7. (A 32)
• Balk GV: Sjömålsrobot RB 04. Vänster balk. Balkläge: V4. (A 32)
• Balk GH: Sjömålsrobot RB 04. Höger balk. Balkläge: H4. (A 32)
• Balk S: Jaktrobot RB 24. Balkläge V2, H2, V4, H4. (J 32B)

Normalt flög A 32A med en kombination av 8 stycken A-balkar och 4 stycken B-balkar.

TEKNISKA DATA

	A 32	J 32	S 32C
Längd	14,94 m	14,94 m	14,94 m
Spännvidd	13 m	13 m	13 m
Höjd	4,65 m	4,65 m	4,65 m
Vingyta	37,4 m²	37,4 m²	37,4 m²
Tomvikt	7.438 kg	8.077 kg	7.520 kg
Max startvikt	13.600 kg	13.450 kg	12.500 kg

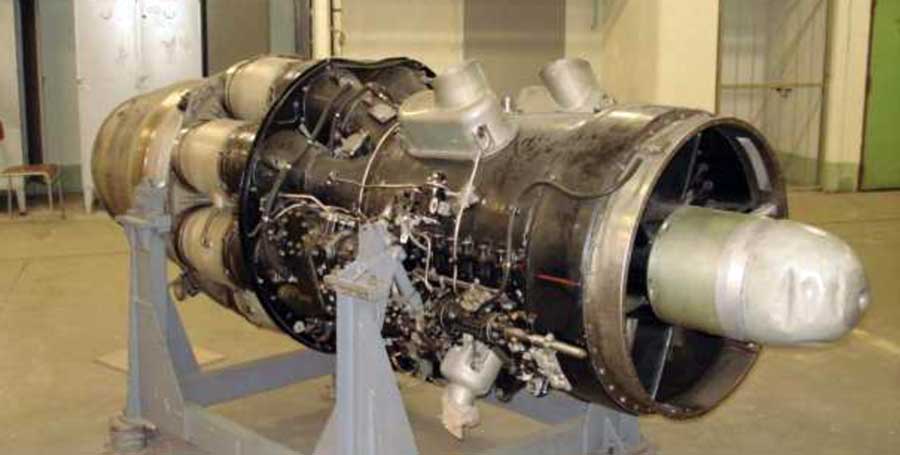

Motor	SFA RM 5A1	SFA RM 6A	SFA RM 5A
Dragkraft	3.460 kp (4.700 kp EBK)	4.880 kp (6.500 kp EBK)	3.460 kp (4.700 kp EBK)
Marschfart	850 km/tim (Mach 0,69)	988 km/tim (Mach 0,8)	850 km/tim (Mach 0,69)
Max hastighet	1.125 km/tim (Mach 0,91)	1.173 km/tim (Mach 0,95) 1.272 km/tim (Mach 1,03) dykning	1.125 km/tim (Mach 0,91)
Landningsfart	210 km/tim	250 km/tim	210 km/tim
Räckvidd	925 km		925 km
Transporträckvidd	1.850 km	1.850 km	1.850 km
Max bränsle	3.500 liter (+600 liter x-tank)	3.500 liter (+600 liter x-tank)	3.500 liter (+600 liter x-tank)
Max flyghöjd	15.000 m	14.000 m	15.000 m
Stigförmåga	60 m/sek	100 m/sek	60 m/sek
Lastförmåga	3.000 kg	2.500 kg
Fast beväpning	4×20 mm akan m/49 180 skott/akan	4×30 mm akan m/55 90 skott/akan	–

---
