S 5B (477) anländer till Norrtälje 12/9 1942. Flygplanet saknar cowling och har koden F2-66. En unik bild. Foto: Se nedan.

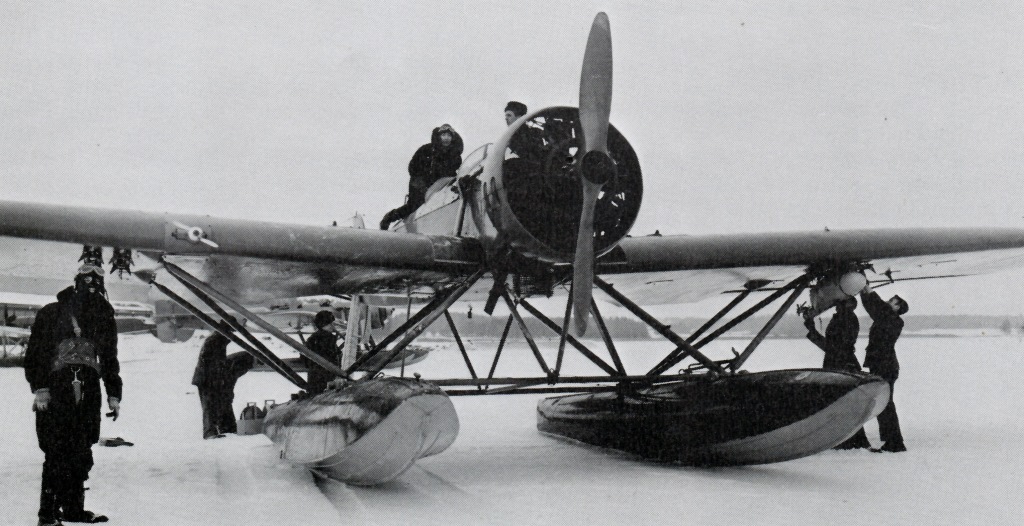

En S 5C klar för start vintern 1940. Fpl är försett med dimbildningsaggregat under vänster vinge. Foto: Se nedan.

DATA OCH PRESTANDA

Typ	S 2	S 3	S 5	S 5D
Tillverkare	Svenska Aero AB	Svenska Aero AB	Svenska Aero AB	CVV
Motor	Maybach IVA	RR Eagle IX	BJ VI	Nohab My VII
Effekt	260 hk	360 hk	450 hk	675 hk
Besättning	2	2	3	3
Spännvidd	18 m	18 m	16,8 m	16,8 m
Längd	12,67 m	12,67 m	11,8 m	12,2 m
Höjd	3,83 m	3,3 m	3,7 m	3,7 m
Vingyta	52,4 kvm	52,5 kvm	48,94 kvm	46,7 kvm
Tomvikt	1.700 kg	1.700 kg	1.700 kg	2.600 kg
Flygvikt	2.320 kg	2.450 kg	2.500 kg	3.100 kg
Max fart	160 km/tim	181 km/tim	210 km/tim	215 km/tim
Marschfart	120 km/tim	155 km/tim	170 km/tim	174 km/tim
Landningsfart	70 km/tim	72 km/tim	75 km/tim	75 km/tim
Topphöjd	4.000 m	5.000 m	4.000 m	4.200 m
Stighastighet	1.000 m/9 min	1.000 m/4,5 min	1.000 m/4 min	3.000 m/22 min
Beväpning	1 st ksp m/22 i spanarsitsen	1 st ksp m/22 i spanarsitsen	1 st ksp m/22 i spanarsitsen 1 st fast ksp m/22 i nosen lätta bomber	1 st ksp m/22 i spanarsitsen 1 st fast ksp m/22 i nosen lätta bomber

Hansa S 5A (2459) provas med Short-flottörer vid F 2 år1932. Foto: Se nedan.

S 5C nr 481 (F2-81) år 1937. Fpl är försett med anordning för målbogsering. Foto: Se nedan.

FÖRDELNING AV FPL S2, S3, S4 och S5 INOM FLYGVAPNET 1926 – 1945

Förb	Typ	26	27	28	29	30	31	32	33	35	36	37	38	39	40	41	42	43	44	45
F1	S2	–	–	–	–	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–
F1	S5	–	–	–	–	2	4	5	5	–	–	–	–	–	–	–	–	–	–	–
F2	S2	5	6	3	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
F2	S3	5	5	5	5	5	5	–	–	–	–	–	–	–	–	–	–	–	–	–
F2	S4	1	1	1	1	1	1	–	–	–	–	–	–	–	–	–	–	–	–	–
F2	S5	–	–	9	12	12	14	14	14	22	25	27	21	20	18	15	12	9	7	3

Anm: Uppgift för 1934 saknas. Övriga uppgiften avser läget per 1 juli varje år.

S 5D med kåpa över den fast monterade kulsprutan. Foto: Se nedan.

S 5D (489) med My VIIA-motor och trebladig metallpropeller. Foto: Se nedan.

SAMMANSTÄLLNING ÖVER MARINENS/FLYGVAPNETS FPL HANSA ¹⁾

Fb-nr FV-nr	Typ	Tillverkare (Nr/bet)	Godkänd (Levererad)	Avförd	Kod Mfv	Kod m/27	Kod m/31	Kod m/35/37	Kod m/40	Kod m/44	Anm
31	31 (S2)	CA	211220	2707xx	31	231	–	–	–	–	Haveri 270629
32	32	CA (J)	(221030)	240116	32	–	–	–	–	–	Haveri 230618
33	32	CA (K)	(230524)	240116	33	–	–	–	–	–	Haveri 230801
34	32	CA (L)	(230524)	2606xx	34	–	–	–	–	–	Haveri 260528
35	32	CA (M)	(231030)	260809	35	–	–	–	–	–	Haveri 260809
36	32 (S2)	SA (O)	230704	2707xx	36	236	–	–	–	–	Haveri 270628
37	32 (S2)	SA (P)	230728	310505	37	237 137	–	–	–	–	Försltning
38	32 (S2)	SA (Q)	(230803)	270727	38	238	–	–	–	–	Haveri 270601
39	32 (S2)	SA (R)	230928	261006	39	239	–	–	–	–	Haveri 261006
40	32 (S2)	SA (S)	23xxxx	291022	40	240	–	–	–	–	Haveri
41	32 (S2)	SA (T)	(230518)	310505	41	241 141	–	–	–	–	Förslitning *
42	42	SA (-)	240712	26xxxx	42	–	–	–	–	–	Haveri 260728
43 443	42 (S3)	SA (-)	240807	331006	43	243	2443	–	–	–	Haveri 330920
44 444	42 (S3)	SA (-)	240612	350614	44	244	2444	–	–	–	Förslitning
45 445	42 (S3)	SA (-)	(250713)	320819	45	245	2445	–	–	–	Haveri 320617
46 446	42 (S3)	CFS (U)	(260510)	350614	46	246	2446	–	–	–	Förslitning
442	S3	CFS (X)	270427	341023	–	242	2442	–	–	–	Förslitning
47	47 (S4)	HE (246)	(260609)	311030	47	247	–	–	–	–	Förslitning
51 451	S5	SA (M33)	271123	361120	–	251	2451	–	–	–	Förslitning
52 452	S5	SA (M34)	271123	361120	–	252	2452	–	–	–	Förslitning
53 253	S5	SA (M32)	271123	280928	–	253	–	–	–	–	Haveri 270809
54 454	S5	SA (M35)	271123	–	254	2454	–	–	–	–	Haveri 330717
55 255	S5A	SA (44)	280109	310926	–	255	–	–	–	–	Haveri 310826
56 256	S5A	SA (45)	280615	290913	–	256	–	–	–	–	Haveri 290710 (brand)
57 457	S5A	SA (46)	280615	381011	–	257	2457	2-57	–	–	Förslitning
58 458	S5A	SA (47)	280615	420929	–	258	2458	2-58	2-85 2-17	–	Förslitning
59 459	S5A	SA (48)	280615	401018	–	259	2459	2-59	2-86 2-51	–	Förslitning
60 460	S5A	SA (52)	280912	401018	–	260	2460	2-60	2-87 2-52	–	Förslitning
61 461	S5A	SA (53)	280922	400409	–	261	2461	2-61	–	–	Förslitning
62 462	S5A	SA (56)	280827	390527	–	262	2462	2-62	–	–	Haveri 390421
63 463	S5A	SA (55)	291011	301104	–	263	–	–	–	–	Haveri 300927
64 464	S5A	SA (57)	291011	410422	–	264	2464	2-64	2-88 2-53	–	Förslitning
65 465	S5A	CFV (Y)	300510	330630	–	265	2465 1465 2465	–	–	–	Haveri 330615
66 466	S5A	CFV (Z)	291126	381122	–	266	2466	2-66	–	–	Förslitning
67 467	S5A	CFV (A)	300718	410422	–	167	1467 2467	2-67	2-89 2-19	–	Förslitning
68 468	S5A	CFV (B)	301015	361028	–	168	1468 2468	2-68	–	–	Haveri 360724
69 169	S5A	CFV (C)	300924	311103	–	169	–	–	–	–	Haveri 310516
70 470	S5A	CFV (D)	310618	371124	–	170	1470 2470	2-70	–	–	Haveri 370803
71 471	S5A	CFV (E)	310618	480521	–	271	1471 2471	2-71	2-16 2-46	2-61	Förslitning
72 472	S5A	CFV (F)	310703	391121	–	272	1472 2472	2-72	–	–	Haveri 390712
473	S5A	CFV (G)	320510	420123	–	–	2473	2-73	2-17 2-85 2-54 2-63	–	Förslitning
474	S5A	CFV (H)	320826	421211	–	–	1474 2474	2-74	2-18	–	Förslitning **)
475	S5A	CFV (I)	321127	421211	–	–	2475	2-75	2-19 2-89 2-55 2-65	–	Förslitning **)
476	S5A	CFV (K)	321220	330630	–	–	1476	–	–	–	Haveri 330529 **)
477	S5B	CVV (L)	340606	431103	–	–	1477	2-77	2-20 2-92 2-57 2-66	–	Ålder
478	S5C	CVV (M)	350507	390527	–	–	2478	2-78	–	–	Haveri 390310
479	S5C	CVV (N)	350412	450329	–	–	2479	2-79	2-21 2-47	–	Ålder
480	S5C	CVV (P)	350412	450329	–	–	2480	2-80	2-22 2-55 2-68	–	Ålder
481	S5C	CVV (R)	360403	381109	–	–	–	2-81	–	–	Haveri 370921
482	S5C	CVV (S)	360403	451123	–	–	–	2-82	2-23 2-56	2-52	Ålder
483	S5C	CVV (T)	360403	421118	–	–	–	2-83	2-24 2-48	–	Ålder
484	S5C	CVV (U)	360403	431123	–	–	–	2-84	2-25 2-71 2-54	–	Ålder
485	S5C	CVV (X)	360630	380304	–	–	–	2-85	–	–	Haveri 370917 ***)
486	S5C	CVV (Z)	360605	441223	–	–	–	2-86	2-26 2-93 2-56 2-51 2-19	–	Ålder ***)
487	S5D	CVV (A)	370604	450929	–	–	–	2-87	2-27 2-49	2-57	Haveri 450905
488	S5D	CVV (B)	370622	451123	–	–	–	2-88	2-28 2-16	2-58	Ålder
489	S5D	CVV (C)	370622	420611	–	–	–	2-89	2-29 2-37 2-17	–	Haveri 420227
490	S5D	CVV (D)	370604	411118	–	–	–	2-90	2-30 2-26 2-18	–	Haveri 410705

*) Ursprunglig tillverkningsbeteckning: N
**) Ursprungligen beställd som S5B
***) Beteckningen X, Y och Z ursprungligen avsedda för tre SK 11 beställda 330704. Beställningen upphävd i oktober 1933.
1) Sammanställd av: Bo Widfeldt, Lennart Andersson och Peter Kempe.

Instrumentpanel (original) i Heinkel HE 5. Foto: Se nedan.

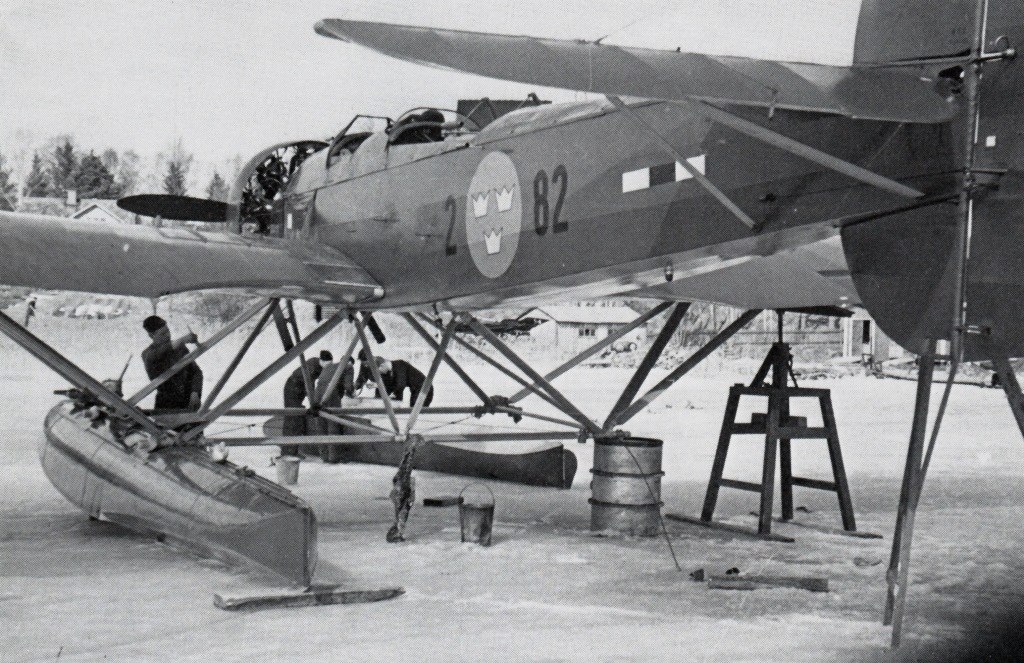

Här byter man flottör på en S 5C (482) i april 1940 i Quisthamraviken. Markeringen på bakkroppen anger övrigt flygplan ur 2:a divisionen. Foto: Se nedan.

Källa:
KONTAKT nr 67, juni 1984.
– Fotograf är ej angivet i originalartikeln …

Uppdaterad: 2015-07-15
