SE 102 – Teknik och sammanställning

Halmstad Flygklubbens Grunau Baby IIb, SE-SBD. Segelflygplanet är byggt av AB Flygindustri 1942. Det ägdes av klubben från 1942 till 1958, då det skrotades efter ett haveri den 1 juni 1958. Foto: Hallands Konstmuseum  (CC BY-NC)

TEKNIK

Den typ som tillverkades i flest exemplar var IIb-2. Den utrustades med mycket effektiva luftbromsar, som reducerade glidtalet från 1:17 till 1:10. Man utrustade den även med instrument och radio. 1944 konstruerades en heltäckt huv av ingenjör Heinz Kipp vid AB Flygplan.

Flygvapen-Babyn var målad på ett speciellt sätt: Kropp och fanérklädda partier på vingen i signalrött, resten i elfenbensvitt. l övrigt kronmärken och flottiljsiffror enligt gällande märkningsbestämmelser, samt tre stycken kronor på sidorodret.

Fördelning i Flygvapnet

F 18106, 8119
F 28105, 8115
F 38107, 8118
F 48109, 8116
F 58101, 8102
F 68108, 8121
F 78111, 8117
F 88103, 8104
F 98112, 8122
F 108110, 8120
F 118113, 8123
F 128125, 8126
F 138127, 8128
F 168129, 8130
F 218114, 8124

Dessutom tillverkade F 5 själva ytterligare ett plan, vilket följdriktigt fick nr 8131.

Konstruktion: Ensitsigt, högvingat, stöttat monoplan, material av plywood och duk. Vindruta eller täckt huv. Baby IIb-2 försett med dykbromsar. Skida fjädrande och sporre av bladfjäder.

Konstruktör: Flugzeugbau Schneider, Tyskland (Egon Schneider)

Användning: Övningssegelflygplan

Data (Grunau Baby IIb-2)

Spännvidd13,57 m
Längd6,09 m
Höjd1,38 m
Vingyta14,2 m2
Tomvikt160 kg
Tillsatsvikt90 kg
Flygvikt250 kg
Glidtal 1:17 vid55 km/h
Min sjunk 0,85 m/s vid50 km/h
Max hast200 km/h
Max hast bilstart80 km/h
Max hast vinschstart80 km/h
Max hast flygstart90 km/h
Vingbelastning17,6 kg/m2
Avancerad flygningNej

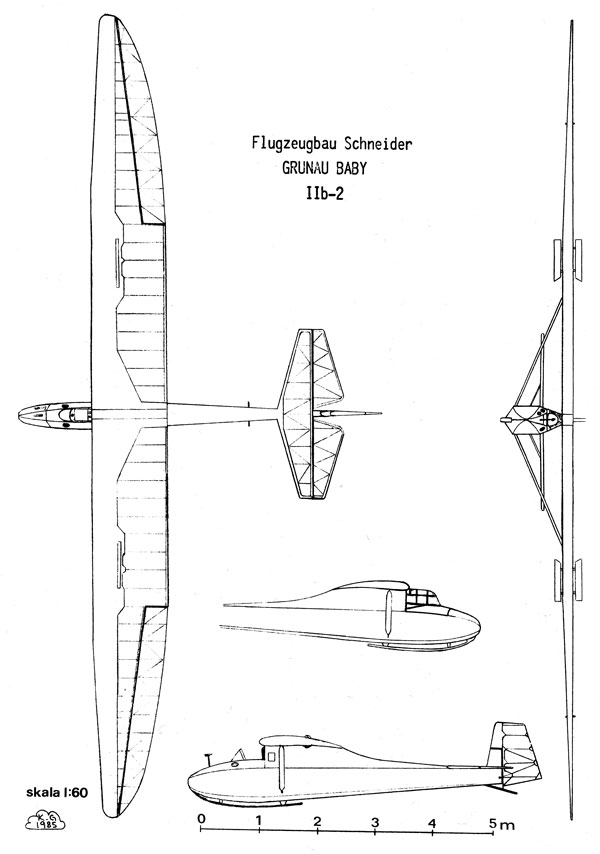

Ritning: Kenneth Göransson.

Samtliga registrerade Grunau Baby

C/NTYPReg/FV-nrGodkAnm
II-SAA380517Norrköpings MFK. Haveri 410602
II-SAB380726Västerås FK. Avreg 481005
3IIa-SAG411022Halmstads FK. Avreg 641221
1752IIa-SAH400315Sthlm SFK. Avreg 641221
2154IIb-SAL410409Västerås FK. Haveri 610524
2153IIb-SAN410409Chalmers FK. Avreg 570117
2071IIb-SAO410530Norrköpings AoFK. Avreg 580801
2152IIb-SAP410409Borlänge-Domn FK. Avreg 641221
2067IIb-SAR410605Såld LN-GAF 560328. Haveri 620826
2155IIb-SAS410722Avreg 460215 pga haveri
2070IIb-SAT410619Gävlebygdens FK. Avreg 580331
2069IIb-SAU410710Linköpings SFK. Såld utomlands 630223
2151IIb-SAW410409Falköpings FK. Avreg 611114
2068IIb-SAX410430Sthlm SFK. Avreg 641130
001IIb-2-SAZ420123Avreg 641221. Segelflygmuseum
002IIb-2-SBA420216Avreg 561013 pga haveri
003IIb-2-SBB420216Avreg 530717 pga haveri
004IIb-2-SBC420216Haveri 490320
005IIb-2-SBD420216Avreg 581028 pga haveri 580601
006IIb-2-SBE420223Avreg 641221
007IIb-2-SBF420225Haveri 460428
008IIb-2-SBG420225Såld LN-GGM 530616. Avreg -74
009IIb-2-SBH420303Avreg 630611
010IIb-2-SBI420303Haveri 460420
011IIb-28101420415F 5. Reg -STS 611214-641027
012IIb-28102420415F 5. Reg -STD 550324. Såld Kanada
013IIb-28104420415F 8, kod 8-103. Reg -SNP 530529
014IIb-28103420415F 8, kod 8-102. haveri 4 km SV Norrtälje 470731, fpl främre delen krossad, ff skadad.
015IIb-28105420522F 2. Reg -SNU 540504 haveri 610522
016IIb-28106420522F 1, kod 1-3. Reg -SNR 530708 Malmö FK
017IIb-28107420522F 3, kod 103. Till KSAK 580517 reservdelar
018IIb-28110420703F 10. Reg -STE 550502, -SNZ 561206.
019IIb-2-SBK420527Avreg 471028 pga haveri
020IIb-28108420602F 6. Reg -STU 550328 Aeroklubben Gbg
021IIb-28109420703F 4, kod 4-vit A. Till KSAK 580517 reservdelar
022IIb-28111420703F 7. Till KSAK 580517 reservdelar
023IIb-2-SBL420630Avreg 641221
IIa-SBM420604Eskilstuna FK. Avreg 641209
024IIb-2-SBN420630Avreg 460212 pga haveri
025IIb-28112420721F 9. Reg -SWY 580517 KSAK
026IIb-28113420721F 11. Reg -STH 551118 KSAK. OY-BMX 581014. Avreg 770928. Jönköpings segelflygklubb?
027IIb-28115420728F 2, F 7. Reg -STC 550707 Lidköpings FK
028IIb-28114420728F 21. Reg -SNL
029IIb-2-SBO420721Avreg 611114. BGA 1038
030IIb-28116420728F 4, kod 4-vit B. Kass 500712 pga haveri . Bild
031IIb-2-SBP420730Avreg 490729 pga haveri
032IIb-28117420804F 7. Kass 470730 pga haveri
033IIb-28118420804F 3, kod 3-4 och 3-104. Reg -SNY Arboga FK. Svedino
034IIb-28119420901F 1. Reg -SNN Skövde FK 530603
035IIb-28120420901F 10. Reg -SHP 490713. Haveri Arboga 560815, höger vinge i träd vid upptagning från vikning efter störtspiral.
036IIb-28121420901F 6. Såld LN-GBS 530126-641104
037IIb-28122420904F 9. Reg -SNW 530709. KSAK Ålleberg
038IIb-28123421002F 11. Reg -SNM 530428 KSAK
039IIb-28124421002F 21, F 4. Reg -STI 580820 Örnsköldsvik FK
040IIb-2-SBT420902Avreg 641214
041IIb-2-SBW420908Avreg 571227
042IIb-2-SBR420922Haveri 610731
043IIb-2-SBS420922Haveri 600509
044IIb-2-SBX420922Avreg 460215 pga haveri
045IIb-28125421013F 12. Reg -SNO 530313. Haveri 630909
046IIb-28126421013F 12. Reg -SNS 530703. Varbergs FK
047IIb-28127421013F 13, F 17. Reg -SNX 530507. Landskrona FK
048IIb-28128421013F 13. Reg -SNT 530507. Norrköpings FK
049IIb-28129421013F 16. Reg -SNA 510810 Bild. Såld CH-
050IIb-28130421013F 16. Reg -SNB 530527. KSAK. Bild
051IIb-2-SBY421021Avreg 610412. Såld Syd-Rhodesia
052IIb-2-SBZ421021Avreg 460215
IIb-28131430806Tillv F 5. Reg -STR 610114-641027.
053IIb-2-SCA431013Haveri 450801
054IIb-2-SCE430729Såld LN-GGF 540601-580406. Haveri
055IIb-2-SCF430729Avreg 540831
056IIb-2-SCG430817Haveri 530711
057IIb-2-SCH430925Avreg 641113
058IIb-2-SCI431016Avreg 641221
092IIb-2-SCT440727Avreg 611114
093IIb-2-SCS440720Avreg 550405
094IIb-2-SCU440720Avreg 470317
095IIb-2-SCW440720Avreg 570801
096IIb-2-SCX440720Avreg 510920
097IIb-2-SCY440721Såld LN-GBN 540412-570415
098IIb-2-SFA440905Avreg 641221. Arlandasamlingen
099IIb-2-SCZ440916Avreg 580827 pga haveri
102IIb-2-SDC440916Avreg 641221
103IIb-2-SDD440916Avreg 580511 pga haveri
104IIb-2-SDE440920Avreg 641221
105IIb-2-SDF441109Avreg 630214 BGA 1079
106IIb-2-SDG450317Avreg 641121
107IIb-2-SDH450606Såld ZK-GDG 630327
108IIb-2-SDU450531Avreg 550405
109IIb-2-SDW450707Avreg 611114
110IIb-2-SDZ450723Avreg 620205 pga haveri
111IIb-2-SFC450706Avreg 570117
112IIb-2-SFD450706Avreg 570301
113IIb-2-SFE450716Avreg 641221
114IIb-2-SFF450707Avreg 510302
115IIb-2-SFG450803Avreg 570228
116IIb-2-SFK450803Avreg 500127
117IIb-2-SFL450910Avreg 571231
118IIb-2-SFM450824Avreg 541110
119IIb-2-SFN451017Avreg 610922
120IIb-2-SFO450921Såld till utlandet 611114
121IIb-2-SFP450921Såld ZK-GDH 630327
122IIb-2-SFR451129Haveri 600918
123IIb-2-SFS451029Avreg 641221
124IIb-2-SFT460131Såld LN-GAG 570307-630414
125IIb-2-SFU460211Avreg 641121
126IIb-2-SFW460327Avreg 600531 BGA 1074
127IIb-2-SFX460507Avreg 641221
128IIb-2-SFY460403Avreg 570301. Ej luftvärdig
129IIb-2-SFZ460201Avreg 571031 pga haveri

Källor:
Kontakt nr 74, december 1985.
– Text: Kenneth Göransson
Svenskt Flyghistoriskt Forum.

Uppdaterad: 2020-09-13
